Nouveau pack EXPORTS BIM

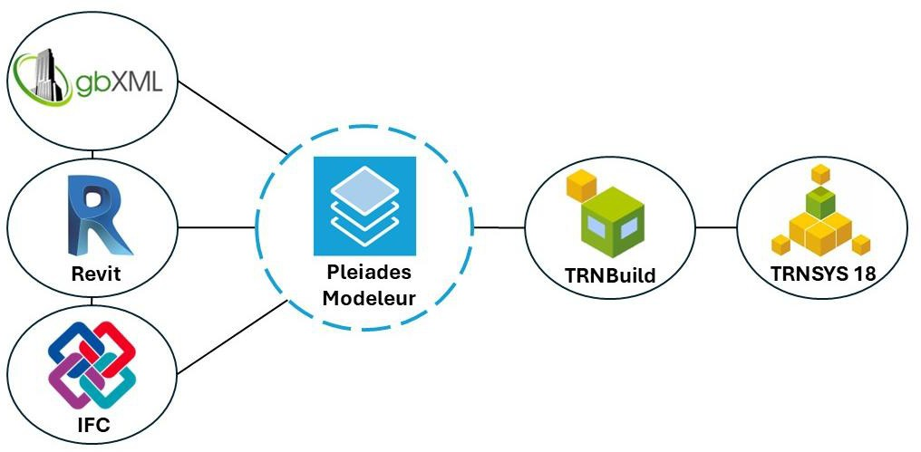

Depuis l’interface du Pleiades Modeleur vous pouvez exporter vos éléments vers d’autres logiciels métiers. Les formats concernés sont : IFC 2×3, gbXML et passerelle entre Pleiades et TRNSYS (TRNBuild).
1 . export IFC 2×3
Les éléments exportés sont :
- les murs,
- les planchers,
- les toitures,
- les menuiseries (nom et géométrie)
- les compositions (nom, couches de matériaux et leurs épaisseurs),
- les pièces (géométrie, nom),
- les zonages RT/RE (groupe, espace tampon et espace tampon solarisé), les zones STD, les appartements DPE, les parties de batiments.
2. export GbXML
- Type de bâtiment : information obligatoire mais informative.
- Type de fenêtre : Deux options possibles :
- On créer autant de menuiseries que de menuiseries dans la bibliothèque du projet.
- On créer autant de menuiseries que de menuiseries dans la bibliothèque du projet, et autant de menuiseries supplémentaires que de dimensions différentes pour chaque menuiseries sur le plan.
3. export vers TRNSYS

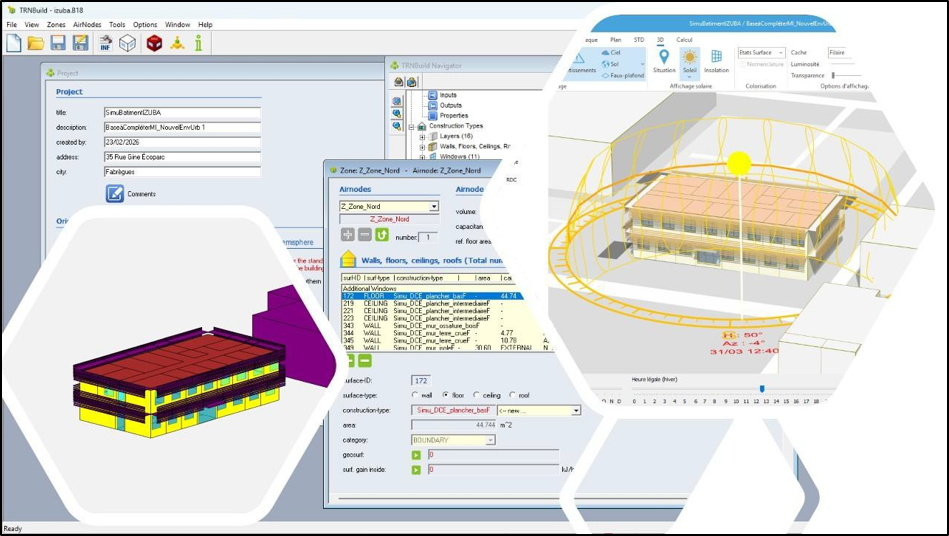

L’export TRNSYS depuis Pleiades Modeleur correspond à la conversion du modèle thermique du bâtiment incluant la géométrie, les matériaux et éléments constructifs, les états de surface, les ponts thermiques, les menuiseries, les scénarios (sous forme de schedules ou d’inputs), ainsi que les masques environnementaux et architecturaux en un fichier texte .b18 structuré, lisible par TRNBuild.
L’objectif est de tirer parti de la simplicité de modélisation offerte par Pleiades Modeleur pour construire un modèle thermique complet : création des zones, intégration des masques, prise en compte des ponts thermiques et définition des compositions de parois. À l’inverse, une modélisation via SketchUp s’avère plus complexe et chronophage pour cet usage, car cet outil n’est pas spécifiquement conçu pour la modélisation thermique du bâtiment et nécessite davantage de manipulations pour structurer correctement les zones, les parois et leurs compositions.
Le fichier généré par Pleiades Modeleur est un fichier au format B18. Il contient l’ensemble des informations nécessaires pour reconstruire, dans TRNBuild, un modèle thermique multizone. Ce modèle est ensuite utilisé par TRNSYS pour réaliser les simulations dynamiques à l’aide du modèle Type 56.
